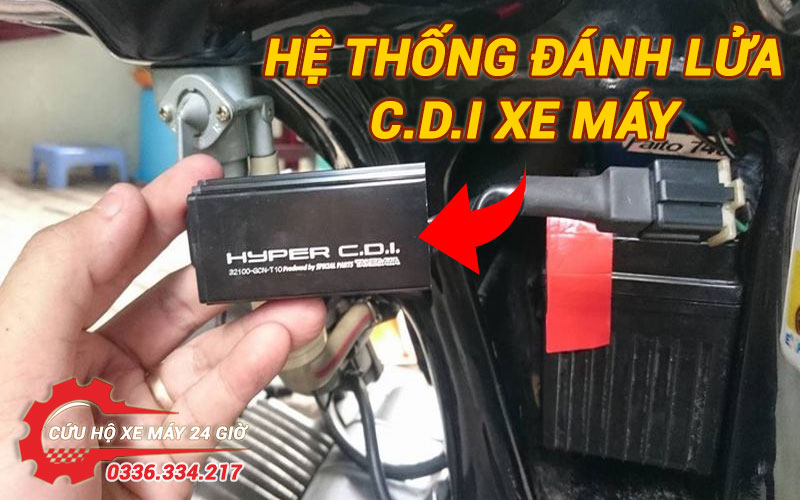

CDI (Capacitor Discharge Ignition) là một hệ thống đánh lửa điện tử được trang bị trên nhiều loại xe máy hiện đại. So với hệ thống đánh lửa truyền thống sử dụng tiếp điểm, CDI có ưu điểm vượt trội về độ bền, độ ổn định và không cần việc điều chỉnh tầm điện. Vì vậy, trong những năm gần đây, CDI đã trở nên phổ biến và dần thay thế hệ thống đánh lửa má vít thông thường.
TÓM TẮT
1. Cấu tạo của hệ thống đánh lửa CDI xe máy
Hệ thống đánh lửa CDI xe máy gồm có hai cuộn dây: cuộn nguồn, cuộn đèn và cuộn kích ngoài. Một số dòng xe hiện đại có thể có thêm 8 cuộn dây, trong đó có 2 cuộn nhỏ nối tiếp nhau được sử dụng làm cuộn nguồn cách điện và 6 cuộn cung cấp điện cho hệ thống đèn và bình ắc quy. Cuộn kích được lắp đặt bên ngoài mâm lửa.
Cụm CDI là mạch điện tử bao gồm nhiều linh kiện bán dẫn như điốt, điện trở, tụ tích điện và thường có năm chân. Ngoài ra, còn có một số chi tiết khác liên quan đến hệ thống đánh lửa CDI như bugi, bôbin, công tắc máy, v.v.
2. Nguyên lý hoạt động của hệ thống đánh lửa CDI xe máy
Khi động cơ xe máy hoạt động, ắc quy tạo ra từ trường. Từ trường giảm đột ngột, kích hoạt cuộn dây nguồn và cho phép dòng điện 12V chạy vào CDI.
Dòng điện này được khuếch đại lên mức điện áp từ 400 – 600 V và được lưu trữ trong tụ điện. Sau đó, dòng điện tiếp tục đi qua cuộn sơ cấp trong cuộn dây đánh lửa và được khuếch đại lên mức 10.000V.
Cuối cùng, dòng điện được tạo ra sẽ đi qua bugi và phóng điện trong buồng đốt, tạo ra phản ứng đốt cháy và năng lượng thúc đẩy hoạt động của động cơ xe máy. Nguyên lý hoạt động này được lặp lại trong mỗi vòng quay của động cơ.
3. Ưu điểm và nhược điểm của CDI xe máy
Ưu điểm chính của hệ thống đánh lửa điện tử CDI như sau:
- Hệ thống có thể được sạc đầy trong thời gian rất ngắn (thường là 1ms).
- Điện áp tăng nhanh hơn so với hệ thống đánh lửa truyền thống (từ 3 – 10 kV/µs so với 300 – 500 V/µs) và thời gian tia lửa ngắn hơn (khoảng 50 – 80 µs).
- Điện áp tăng nhanh làm cho hệ thống CDI không bị ảnh hưởng bởi điện trở shunt.
Bên cạnh những ưu điểm trên, hệ thống đánh lửa CDI xe máy cũng tồn tại nhược điểm như:
- Tạo ra nhiễu điện từ lớn.
- Thời lượng tia lửa ngắn không tốt cho việc chiếu sáng.
4. Các sự cố về CDI thường gặp

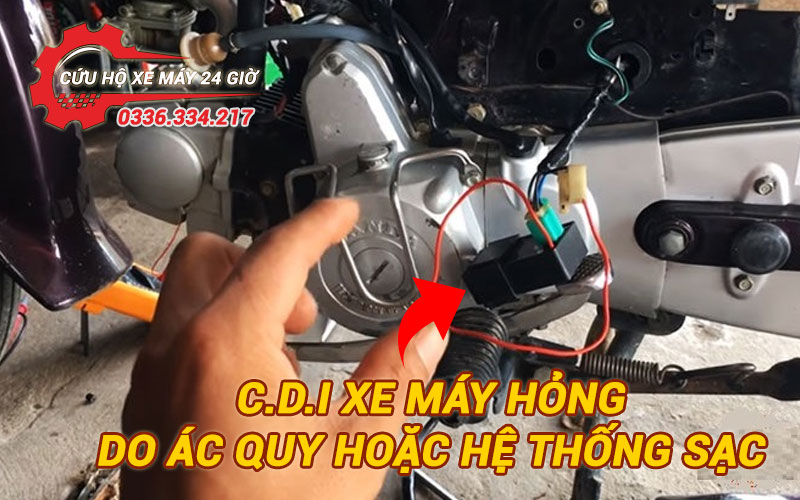

Phần lớn các sự cố về hệ thống đánh lửa CDI xe máy xuất phát từ vấn đề với ắc quy hoặc hệ thống sạc. Cụ thể:
- Nguồn điện thứ cấp bị ngắt.
- Công tắc điều khiển điện bị hư hỏng.
- Cuộn tín hiệu gặp sự cố.
- Cụm CDI bị lỗi hoặc hỏng.
- Bôbin sườn gặp vấn đề.
- CDI không tiếp xúc tốt với giắc cắm.
5. Cách khắc phục các lỗi do CDI gây ra
Để khắc phục các sự cố trên, chủ xe cần thực hiện các bước sau:
-
Bước 1: Kiểm tra kỹ càng các giắc cắm để xem có lỏng lẻo không. Nếu có, cắm lại chắc chắn.
-
Bước 2: Tiếp tục kiểm tra các điểm tiếp xúc của công tắc điện bằng cách rút dây màu đen sọc trắng, sau đó thử cắm vào lại.
-
Bước 3: Rút ổ cắm ở mâm lửa và sử dụng Ohm kế để đo điện trở ở chế độ Rx1.
- Đo điện trở của cuộn nguồn, nếu dòng điện trong khoảng 150 – 700 Ohm thì đạt chuẩn.
- Tiếp tục đo điện trở của cuộn kích để đảm bảo chỉ số trong khoảng 50 – 170 Ohm.
- Cuối cùng, đo điện trở của bôbin. Để đo điện trở của bôbin, cần chú ý đến thông số Ohm ghi trên vỏ bôbin để xác định phạm vi dòng điện tiêu chuẩn.
Nếu sau khi thực hiện tất cả các bước mà vẫn không tìm thấy lỗi, bạn có thể thay mới cụm CDI.
6. Thay hệ thống đánh lửa CDI xe máy ở đâu?
